那么读者的哀求必须要知足啊，以是现在 @一下这位小姐姐，来听课啦！

什么是 MQTT 协议

MQTT 协议的全称是 Message Queuing Telemetry Transport，翻译为队列传输探测，它是 ISO 标准下的一种基于发布 - 订阅模式的协议，它是基于 TCP/IP 协议簇的，它是为了改进网络设备硬件的性能和网络的性能来设计的。
MQTT 一样平常多用于 IoT 即物联网上，广泛运用于工业级别的运用处景，比如汽车、制造、石油、天然气等。

mqttphp拜访技巧_MQTT 协议真的不难

在理解了 MQTT 的观点和运用处景后，我们下来就来走进 MQTT 的学习中了，先来看一下 MQTT 有哪些观点。

（图片来自网络侵删）

MQTT 根本

上面我们阐明了 MQTT 协议的基本观点，MQTT 协议总结一点便是一种轻量级的二进制协议，MQTT 协议与 HTTP 比较具有一个明显的上风：数据包开销较小，数据包开销小就意味着更随意马虎进行网络传输。
还有一个上风便是 MQTT 在客户端随意马虎实现，而且具有易用性，非常适宜当今资源有限的设备。

你可能对这些观点有些讳莫如深，为什么具有 xxx 这种特性呢？这就须要从 MQTT 的设计提及了。

MQTT 协议由 Andy Stanford-Clark (IBM) 和 Arlen Nipper（Arcom，现为 Cirrus Link）于 1999 年发明。
他们须要一种通过卫星连接石油管道的协议，以最大限度地减少电池损耗和带宽。
以是他们为这个协议规定了几种哀求：

这个协议必须易于实现；这个协议中的数据必须易于传输，花费本钱小；这个协议必须供应做事质量管理；这个协议必须支持连续的会话掌握假设数据不可知，不强求传输数据的类型与格式，保持灵巧性。

这些设计也是 MQTT 的精髓所在，MQTT 经由不断的发展，已经成为了物联网 IoT 所必备的一种探测协议，官方强烈推举利用的版本是 MQTT 5。

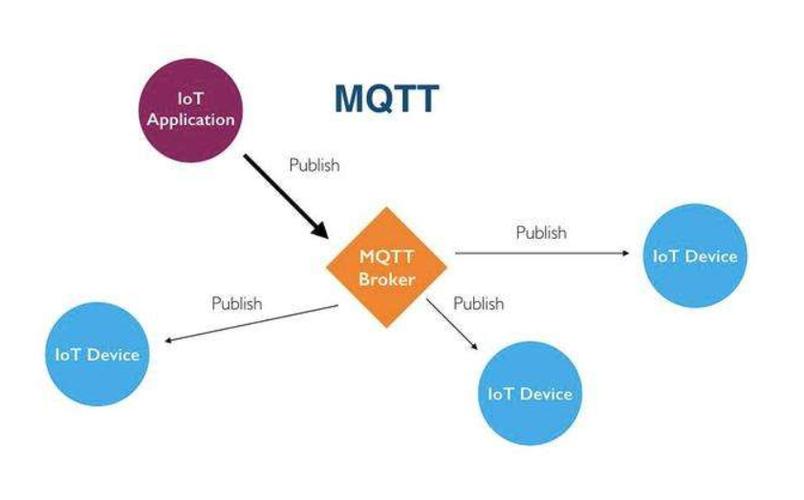

发布 - 订阅模式

发布 - 订阅模式我相信打仗中间件架构的同学都听过，这是一种传统的客户端 - 做事器架构的替代方案，由于一样平常传统的客户端-做事器是客户端能够直接和做事器进行通信。

但是发布 - 订阅模式 pub/sub就不一样了，发布订阅模式会将发送的发布者 publisher与吸收的订阅者 subscribers进行分离，publisher 与 subscribers 并不会直接通信，他们乃至都不清楚对方是否存在，他们之间的互换由第三方组件 broker 代理。

pub/sub 最主要的方面是 publisher 与 subscriber 的解藕，这种耦合度有下面三个维度：

空间解耦：publisher 与 subscriber 并不知道对方的存在，例如不会有 IP 地址和端口的交互，也更不会有的交互。
韶光解藕：publisher 与 subscriber 并不一定须要同时运行。
同步 Synchronization 解藕：两个组件的操作比如 publish 和 subscribe 都不会在发布或者吸收过程中产生中断。

总之，发布/订阅模式肃清了传统客户-做事器之间的直接通信，把通信这个操作交给了 broker 进行代理，并在空间、韶光、同步三个维度上进行理解藕。

可拓展性

pub/sub 比传统的客户端-做事器模式有了更好的拓展，这是由于 broker 的高度并行化，并且是基于事宜驱动的模式。
可拓展性还表示在的缓存和的智能路由，还可以通过集群代理来实现数百万的连接，利用负载均衡器将负载分配到更多的单个做事器上，这便是 MQTT 的深度运用了。

你可能不明白什么是事宜驱动，我在这里阐明下事宜驱动的观点。

事宜驱动是一种编程范式，编程范式是软件工程中的观点，它指的是一种编程方法或者说程序设计办法，比如说面向工具编程和面向过程编程便是一种编程范式，事宜驱动中的程序流程会由诸如用户操作（点击鼠标、键盘）、传感器输出或者从其他程序或通报的事宜决定。
事宜驱动编程是图形用户界面和其他运用程序比如 Web 中利用的紧张范式，这些运用程序能够响运用户输入实行某些操作为中央，这同时也适用于驱动程序的编程。

过滤

在 pub/sub 的架构模式中，broker 扮演着至关主要的浸染，个中非常主要的一点便是 broker 能够对进行过滤，使每个订阅者只吸收自己感兴趣的。

broker 有几个可以过滤的选项

基于主题的过滤

MQTT 是基于 subject 的过滤的，每条都会有一个 topic ，吸收客户端会向 borker 订阅感兴趣的 topic，订阅后，broker 就会确保客户端收到发布到 topic 中的。

基于内容的过滤

在基于内容的过滤中，broker 会根据特定的内容过滤，接管客户端会经由过滤他们感兴趣的内容。
这种方法的一个显著的缺陷便是必须事先知道的内容，不能加密或者轻易修正。

基于类型的过滤

在利用面向工具的措辞时，基于（事宜）的类型过滤是一种比较常见的过滤办法。

为了发布/订阅系统的寻衅，MQTT 具有三个做事质量级别，你可以指定从客户端传到 broker 或者从 broker 传到客户端，在 topic 的订阅中，会存在 topic 没有 subscriber 订阅的情形，作为 broker 必须知道如何处理这种情形。

MQTT 与行列步队的差异

我们现在知道，MQTT 是一种队列传输探测协议，这种协议是看似因此行列步队为根本，但却与行列步队有所差别。

在传统的行列步队模式中，一条会存储在行列步队中等待被消费，每个传入的都存储在行列步队中，直到它被客户端（常日称之为消费者）所吸收，如果没有客户端消费的话，这条就会存在行列步队中等待被消费。
但是在行列步队中，不会存在没有客户端消费的情形，但是在 MQTT 中，确存在 topic 无 subscriber 订阅的情形。

在传统的行列步队模式中，一条只能被一个客户端所消费，负载会分布在行列步队的每个消费者之间；而在 MQTT 中，每个订阅者都会受到，每个订阅者有相同的负载。

在传统的行列步队模式中，必须利用单独的命令来显式创建行列步队，只有行列步队创建后，才可以生产或者消费；而在 MQTT 中，topic 比较灵巧，可以即时创建。

HiveMQ 现在是开源的，HiveMQ 社区版实现了 MQTT broker 规范，并兼容了 MQTT 3.1、3.1.1 和 MQTT 5。
HiveMQ MQTT Client 是一个基于 Java 的 MQTT 客户端实现，兼容 MQTT 3.1.1 和 MQTT 5。
这两个项目都可以在 HiveMQ 的 github https://github.com/hivemq 上找到。

我们知道，broker 将 publisher 和 subscriber 进行分离，因此客户真个连接由 broker 代理，以是在我们深入理解 MQTT 之前，我们须要先知道客户端和代理的含义。

MQTT 主要观点MQTT client

当我们谈论关于客户真个观点时，一样平常指的便是 MQTT Client，publisher 和 subscriber 都属于 MQTT Client。
之以是有发布者和订阅者这个观点，实在是一种相对的观点，便是指当前客户端是在发布还是在吸收，发布和订阅的功能也可以由同一个 MQTT Client 实现。

MQTT 客户端是指运行 MQTT 库并通过网络连接到 MQTT broker 的任何设备，这些设备可以从微掌握器到成熟的做事器。
基本上，任何利用 TCP/IP 协议利用 MQTT 设备的都可以称之为 MQTT Client。
MQTT 协议的客户端实现非常大略直接。
易于履行是 MQTT 非常适宜小型设备的缘故原由之一。
MQTT 客户端库可用于多种编程措辞。
例如，Android、Arduino、C、C++、C#、Go、iOS、Java、JavaScript 和 .NET。

MQTT broker

与 MQTT client 对应的便是 MQTT broker，broker 是任何发布/订阅机构的核心，根据实现的不同，代理可以处理多达数百万连接的 MQTT client。

broker 卖力吸收所有，过滤，确定是哪个 client 订阅了每条，并将发送给对应的 client，broker 还卖力保存会话数据，这些数据包括订阅的和错过的。
broker 还卖力客户真个身份验证和授权。

MQTT Connection

MQTT 是基于 TCP/IP 协议根本之上的，以是 MQTT 的 client 和 broker 都须要 TCP/IP 协议的支持。

MQTT 的连接总是在 client 和 broker 之间进行，client 和 client 之间并不会相互连接。
如果要发起连接的话，那么 client 就会向 broker 发起 CONNECT ，代理会利用 CONNACK 和状态码进行相应。
一旦 client 和 broker 的连接建立后，broker 就会使客户真个连接一贯处于打开状态，直到 client 发出断开命令或者连接中断。

报文

MQTT 的报文紧张分为 CONNECT 和 CONNACK 。

CONNECT

我们上面提到了为了初始化连接，须要 client 向 broker 发送 CONNECT ，如果这个 CONNECT 格式缺点或者打开套接字（由于基于 TCP/IP 协议栈须要初始化 Socket 连接）韶光过长，亦或是发送连接韶光过长的话，broker 就会关闭这条连接。

一个 MQTT 客户端发送一条 CONNECT 连接，这条 CONNECT 连接可能会包含下面这些信息：

我这里阐明一下这些信息都是什么观点

ClientId：显而易见，这个便是每个客户真个 ID 标识，也便是连接到 MQTT broker 的每个 client。
这个 ID 该当是每个 client 和 broker 唯一的，如果你不须要 broker 持有状态的话，你可以发送一个空的 ClientId，空的 ClientId 会没有任何状态。
在这种情形下，ClientSession 须要设置为 true，否则将会谢绝连接。

clientSession 是什么我们下面会说。

CleanSession：CleanSession 会话标志会见告 broker client 是否须要建立持久会话。
在持久会话（CleanSession = false）中，broker 存储 client 的所有订阅以及做事质量(Qos) 是 1 或 2 订阅的 client 的所有丢失的。
如果会话不是持久的（CleanSession = true），那么 broker 则不会为 client 存储任何内容并且会打消先前持久会话中的所有信息。
Username/Password ：MQTT 会发送 username 和 password 进行 client 认证和授权。
如果此信息没有经由加密或者 hash ，那么密码将会以纯文本的形式发送。
以是，一样平常强烈建议 username 和 password 要经由加密安全传输。
像 HiveMQ 这样的 broker 可以与 SSL 证书进行身份验证，因此不须要用户名和密码。
LastWillxxx ：LastWillxxx 表示的是遗嘱，client 在连接 broker 的时候将会设立一个遗嘱，这个遗嘱会保存在 broker 中，当 client 由于非正常缘故原由断开与 broker 的连接时，broker 会将遗嘱发送给订阅了这个 topic（订阅遗嘱的 topic）的 client。
keepAlive：keepAlive 是 client 在连接建立时与 broker 通信的韶光间隔，常日以秒为单位。
这个韶光指的是 client 与 broker 在不发送下所能承受的最大时长。

在聊完 client 与 broker 之间发送建立连接的 CONNECT 后，我们再来聊一下 broker 须要对 CONNECT 进行确认的 CONNACK 。

CONNACK

当 broker 收到 CONNECT 时，它有责任回答 CONNACK 进行相应。
CONNACK 包括两部分内容

SessionPresent：会话当前标识，这个标志会见告 client 当前 broker 是否有一个持久性会话与 client 进行交互。
SessionPresent 标志和 CleanSession 标志有关，当 client 在 CleanSession 设置为 true 的情形下连接时，SessionPresent 始终为 false，由于没有持久性会话可以利用。
如果 CleanSession 设置为 false，则有两种可能性，如果 ClientId 的会话信息可用，并且 broker 已经存储了会话信息，那么 SessionPresent 为 true，否则如果没有 ClientId 的任何会话信息，那么 SessionPresent 为 false。
ReturnCode：CONNACK 中的第二个标志是连接确认标志。
这个标志包含一个返回码，见告客户端连接考试测验是否成功。
连接确认标志有下面这些选项。
返回码返回码含义0已接管连接1连接被谢绝，不可接管的协议版本2连接被谢绝，标识符被谢绝3连接被谢绝，做事器不可用4连接被谢绝，用户名或密码缺点5连接被谢绝，未授权关于每个连接的详细解释，可以参考 https://docs.oasis-open.org/mqtt/mqtt/v3.1.1/os/mqtt-v3.1.1-os.html#_Toc398718035类型发布

当 MQTT client 在连接到 broker 之后就可以发送了，MQTT 利用的是基于 topic 主题的过滤。
每条都该当包含一个 topic ，broker 可以利用 topic 将发送给感兴趣的 client。
除此之外，每条还会包含一个负载(Payload)，Payload 中包含要以字节形式发送的数据。

MQTT 是数据无关性的，也便是说数据是由发布者 - publisher 决定要发送的是 XML 、JSON 还是二进制数据、文本数据。

MQTT 中的 PUBLISH 构造如下。

Packet Identifier：这个 PacketId 标识在 client 和 broker 之间唯一的标识。
packetId 仅与大于零的 Qos 级别干系。
TopicName：主题名称是一个大略的字符串，/ 代表着分层构造。
Qos：这个数字表示的是做事质量水平，做事质量水平有三个等级：0、1 和 2，做事级别决定了到达 client 或者 broker 的担保类型，来决定是否丢失。
RetainFlag：这个标志表示 broker 将最近收到的一条 RETAIN 标志位为true的保存在做事器端（内存或者文件）。

MQTT 做事器只会为每一个 Topic 保存最近收到的一条 RETAIN 标志位为true的。
也便是说，如果MQTT 做事器上已经为某个 Topic 保存了一条 Retained ，当客户端再次发布一条新的 Retained 时，那么做事器上原来的那条会被覆盖。

Payload：这个是每条的实际内容。
MQTT 是数据无关性的。
可以发送任何文本、图像、加密数据以及二进制数据。
Dupflag：这个标志表示该是重复的并且由于预期的 client 或者 broker 没有确认以是重新发送了一次。
这个标志仅仅与 Qos 大于 0 干系。

当 client 向 broker 发送时，broker 会读取消息，根据 Qos 的级别进行确认，然后处理。
处理实在便是确定哪些 subscriber 订阅了 topic 并将发送给他们。

最初发布的 client 只关心将 PUBLISH 发送给 broker，一旦 broker 收到 PUBLISH ，broker 就有任务将其通报给所有 subscriber。
发布的 client 不会知道是否有人对发布的感兴趣，同时也不知道多少 client 从 broker 收到了。

client 会向 broker 发送 SUBSCRIBE 来吸收有关感兴趣的 topic，这个 SUBSCRIBE 非常大略，它包含了一个唯一的数据包标识和一个订阅列表。

Packet Identifier：这个 PacketId 和上面的 PacketId 一样，都表示的唯一标识符。
ListOfSubscriptions：SUBSCRIBE 可以包含一个 client 的多个订阅，每个订阅都会由一个 topic 和一个 Qos 构成。
订阅中的 topic 可以包含通配符。
确认

client 在向 broker 发送 SUBSCRIBE 后，为了确认每个订阅，broker 会向 client 发送 SUBACK 确认。
这个 SUBACK 包含原始 SUBSCRIBE 的 packetId 和返回码列表。

个中

Packet Identifier ：这个数据包标识符和 SUBSCRIBE 中的相同。
ReturnCode：broker 为每个吸收到的 SUBSCRIBE 的 topic/Qos 对发送一个返回码。
例如，如果 SUBSCRIBE 有五个订阅，则 SUBACK 包含五个返回码作为相应。

到现在我们已做生意量过了三种类型，发布 - 订阅 - 确认，这三种的示意图如下。

退订

SUBSCRIBE 对应的是 UNSUBSCRIBE ，这条发送后，broker 会删除关于 client 的订阅。
以是，UNSUBSCRIBE 与 SUBSCRIBE 类似，都具有 packetId 和 topic 列表。

确认退订

取消订阅也须要 broker 的确认，此时 broker 会向 client 发送一个 UNSUBACK ，这个 UNSUBACK 非常大略，只有一个 packetId 数据标识符。

退订和确认退订的流程如下。

当 client 收到来自 broker 的 UNSUBACK 后，就可以认为 UNSUBSCRIBE 中的订阅被删除了。

聊聊 Topic

聊了这么多关于 MQTT 的内容，但是我们还没有好好聊过 Topic。
在 MQTT 中，Topic 是指 broker 为每个连接的 client 过滤的 UTF-8 字符串。
Topic 是一种分层的构造，可以由一个或者多个 Topic 组成。
每个 Topic 由 / 进行分割。
